WaterTank Challenge简介

WaterTank Challenge是一个由Matlab代码编写的仿真环境。主要要求挑战者编写Matlab代码控制水箱液位至目标液位。控制量为水箱进水阀门，控制量为正数，具体见下图

1. 水箱动力学模型

水箱动力学模型具体描述见 matlab链接.

小车的动力学模型，如下Simulink模型所示

其中，[a,b]分别是水箱进水阀和出水阀系数，H为液位高度，u是进水阀开度。可知水箱出水速度与水箱液位高度有关。

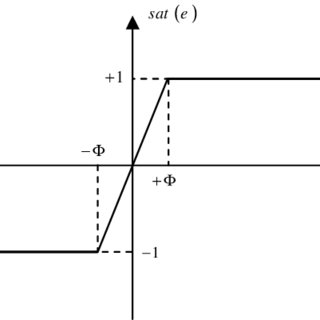

另外仿真环境对水箱阀门设置了“饱和”机制（如下图所示），即挑战者传递给仿真器的水箱阀门控制量，将会被限制在一定范围内。

2. Observation（当前环境信息）

仿真环境每隔一段时间，将会把仿真环境的信息以Observation类的形式告知挑战者，它的成员变量包含

agent		%当前水箱信息
t            	%当前所用时间
score      	%当前挑战者的分数
targetHeight   	%目标液位高度

3. 得分（暂无）

4. 设计控制策略

挑战者需要设计并提交一个Policy类文件，主要完成action函数。action函数传入参数为observation，传出action。仿真器会在特点的时间间隔调用action，依据挑战者设计的策略得到action，即控制量[u,v]，从而控制小车。

classdef Policy < handle
        function action=action(self,observation)
 		  	sys=observation.agent;
          u=-10*sin(observation.t);
        	action=[u];
        end
end

5. Main函数

以下是Main函数的基本代码，main读取系统配置文件对仿真环境进行配置，之后进入仿真循环。在循环中，仿真器对Water Tank Challenge进行物理仿真，计算出水箱状态，并且每一次调用挑战者设计控制策略，然后把控制策略作用于水箱的控制中。

env = Env('sys.ini');   %读取系统配置文件
policy=Policy();
if (env.succeed)
    observation = env.reset();
    while 1
        env.render();
        action=policy.action(observation); %调用挑战者的控制策略
        [observation,done,info]=env.step(action); %物理仿真
        disp(info);
        if(done)
            break;
        end
        wait(100);
    end
end

6. 仿真配置文件sys.ini

为了方便挑战者进行测试，挑战者可以通过仿真配置文件sys.ini，进行相应配置。例如配置水箱控制饱和范围，水箱目标液位，是否录制游戏运行过程等。具体见该文件。

usat=5              % 饱和范围
sp=20              % 目标液位
ip=3             %进水阀系数
op=2             %出水阀系数
noise_level=0  % 系统模型噪声
